rước đây giáo trình “Cơ sở kiến trúc” đã được tập thể cán bộ giảng dạy trong bộ môn Cơ sở và Lịch sử Kiến trúc Trường Đại học Kiến trúc biên soạn và xuất bản tại trường năm 1984. Trải qua thời gian gần 20 năm, hình thức và nội dung của cuốn sách “Cơ sở kiến trúc” không còn phù hợp với chương trình cải tiến của nhà trường.
Từ năm học 1996- 1997, giáo trình “Cơ sở kiến trúc” được kết cấu theo hai môn học riêng: "Cơ sở tạo hình kiên trúc” và “Phương pháp thể hiện kiến trúc”.
Cũng như cuốn "Cơ sở tạo hình kiến trúc" đã được in năm 1999, cuốn sách “Phương pháp thể hiện kiến trúc” là tài liệu giảng dạy và học tập của giảng viên và sinh viền ngành kiến trúc, đồng thời là tài liệu tham khảo cho bạn đọc công tác trong các chuyên ngành có liên quan tới kiến trúc.
Cuốn sách “Phương pháp thể hiện kiến trúc” xuất bản lần này được nghiên cứu biên soạn trên cơ sở thực hiện đề tài nghiên cứu khoa học của Trường Đại học Kiến trúc . Nội dung cuốn sách đã được các thày giáo trong Bộ môn Cơ số và Lịch sử Kiến trúc (nay là Bộ môn Cơ sở và Tạo hình Kiến trúc), khoa Kiến trúc, các chuyên gia trong và ngoài trường đóng góp ý kiến.

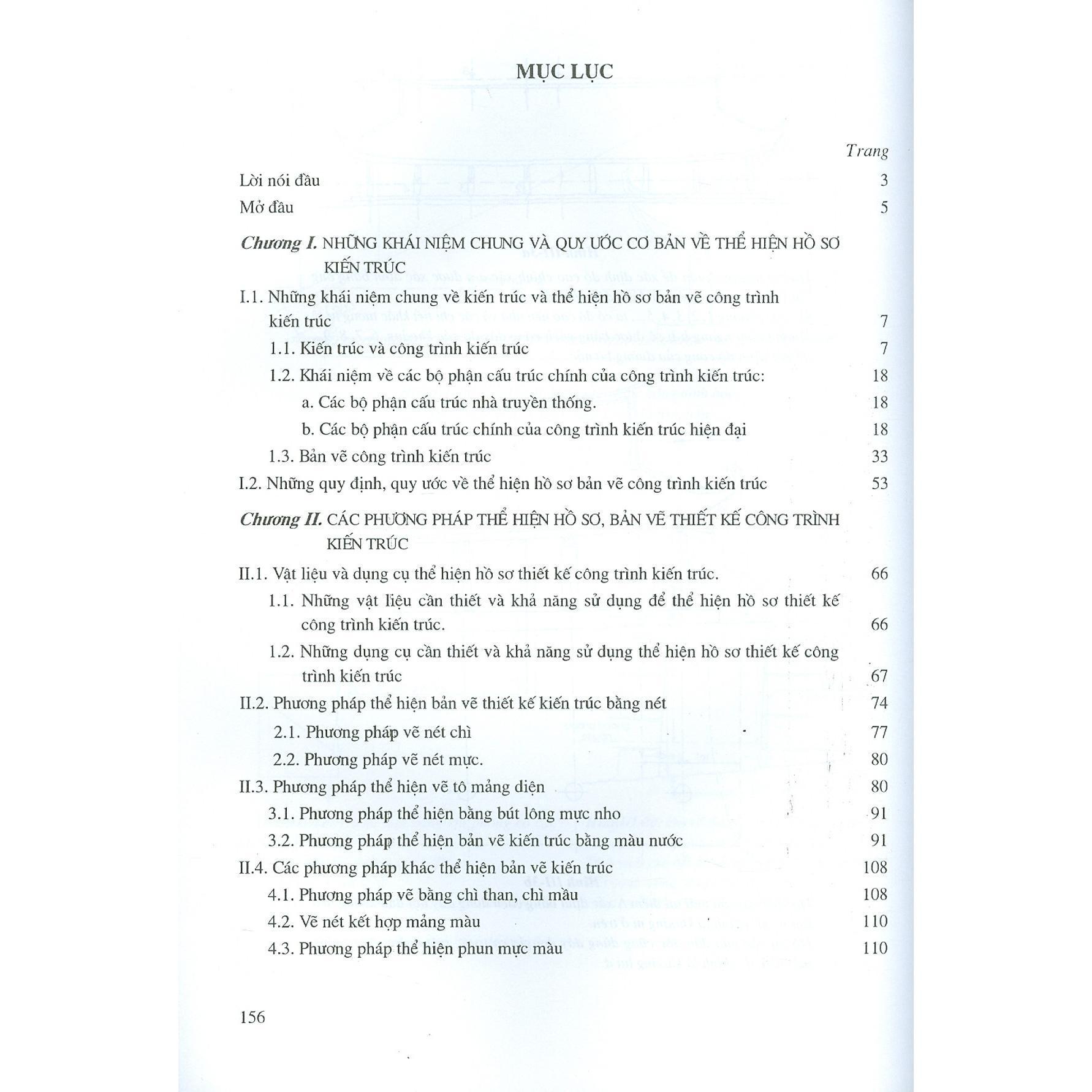

T rang

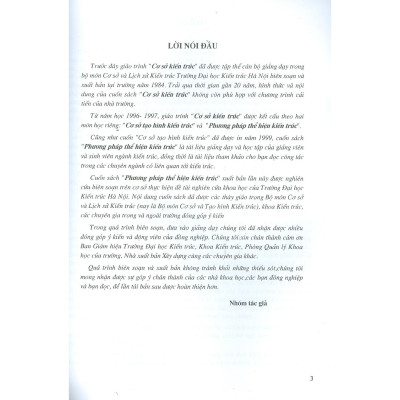

Lời nói đầu
3

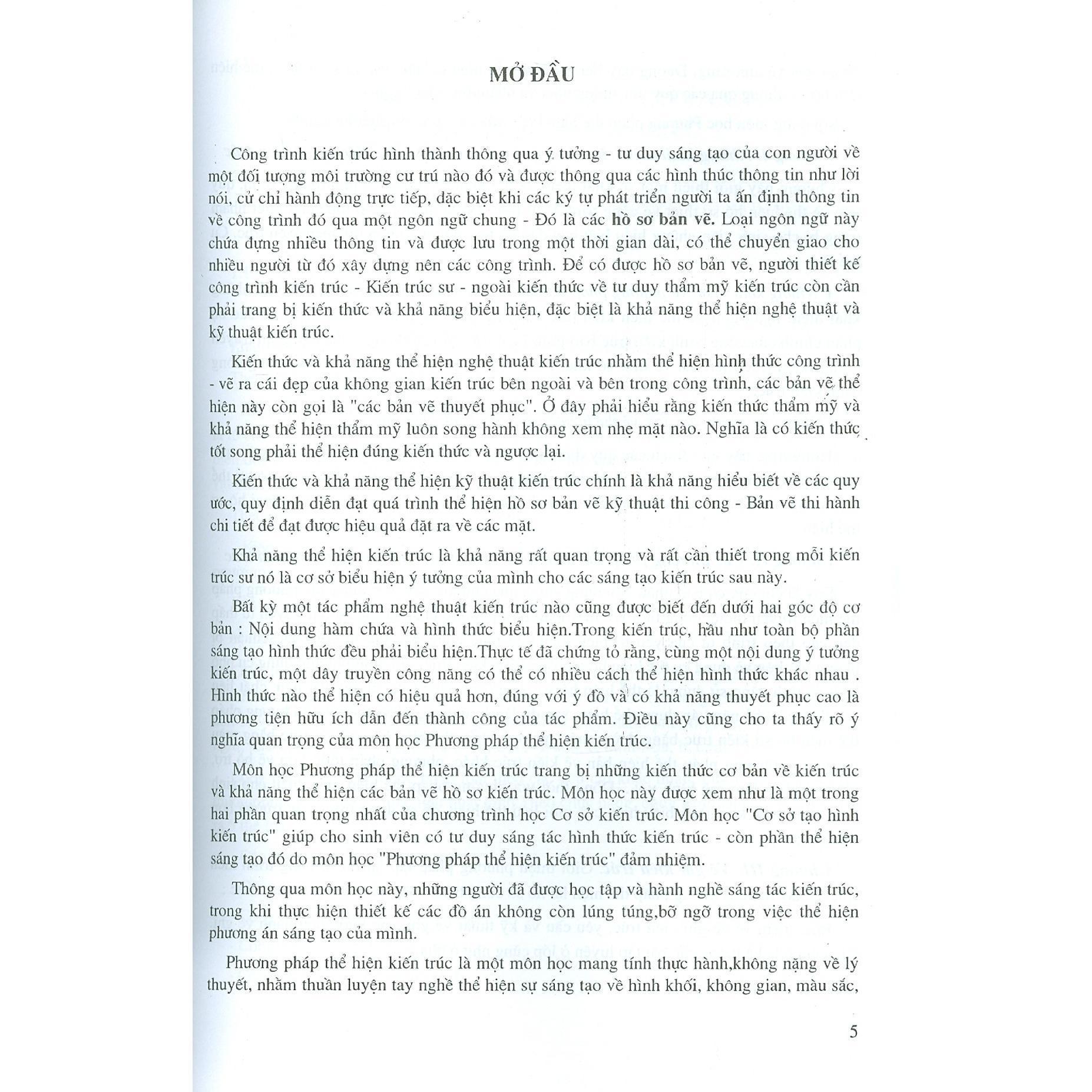

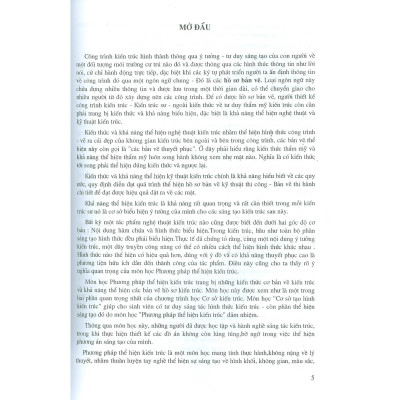

Mở đầu
5
CHƯƠNG I: NHỮNG KHÁI NIỆM CHUNG VÀ QUY ƯỚC CƠ BẢN VE THỂ HIỆN HỒ SƠ KIẾN TRÚC
1.1. Những khái niệm chung về kiến trúc và thể hiện hồ sơ bản vẽ công trình kiến trúc
7
1.1. Kiến trúc và công trình kiến trúc
7
1.2. Khái niệm về các bộ phận cấu trúc chính của công trình kiến trúc:
18
a. Các bộ phận cấu trúc nhà truyền thống.
18
b. Các bộ phận cấu trúc chính của công trình kiến trúc hiện đại
18
1.3. Bản vẽ công trình kiến trúc
33
1.2. Những quy định, quy ước về thể hiện hồ sơ bản vẽ công trình kiến trúc
53
CHƯƠNG II: CÁC PHƯƠNG PHÁP THỂ HIỆN HỒ SƠ, BẢN VẼ THIÊT KẾ CÔNG TRÌNH KIẾN TRÚC
II. 1. Vật liệu và dụng cụ thể hiện hồ sơ thiết kế công trình kiến trúc.
66
1.1. Những vật liệu cần thiết và khả năng sử dụng để thể hiện hồ sơ thiết kế
công trình kiến trúc.
66
1.2. Những dụng cụ cần thiết và khả năng sử dụng thể hiện hồ sơ thiết kế công
trình kiến trúc
67
II.2. Phương pháp thể hiện bản vẽ thiết kế kiến trúc bằng nét
74
2.1. Phương pháp vẽ nét chì
77
2.2. Phương pháp vẽ nét mực.
80
II.3. Phương pháp thể hiện vẽ tô mảng diện
80
3.1. Phương pháp thể hiện bằng bút lông mực nho
91
3.2. Phương pháp thể hiện bản vẽ kiêh trúc bằng màu nước
91
II.4. Các phương pháp khác thể hiện bản vẽ kiến trúc
1
4.1. Phương pháp vẽ bằng chì than, chì mầu
1
4.2. Vẽ nét kết hợp mảng màu
110
4.3. Phương pháp thể hiện phun mực màu
110
4.4. Vẽ nét trắng trên giấy đen
116
4.5. Phương pháp cắt dán kết hợp với vẽ nét
117
II.5. Phương pháp thể hiện vẽ bổ trợ cho công trình kiến trúc
118
5.1. Sự cần thiết
118
5.2. Những yêu cầu của vẽ bổ trợ công trình kiến trúc
118
5.3. Phương pháp thể hiện
118
5.4. Kỹ thuật vẽ cảnh vật cố định
119
5.5. Kỹ thuật vẽ cảnh, vật dụng, người hoạt động
124
II.6. Phương pháp thể hiện hồ sơ kiến trúc bằng mô hình
130
6.1. Mục đích và vai trò của mô hình trong thể hiện kiến trúc
130
ình tự thực hiện mô hình công trình kiến trúc
135
6.3. Các vật liệu chính để làm mô hình và khả năng áp dụng
135
6.4. Phương pháp làm mô hình bằng bìa giấy
137
CHƯƠNG III. VẼ GHI KIẾN TRÚC
III. 1. Khái niệm
144
III.2. Yêu cầu
144
III.3. Các bước tiến hành vẽ ghi kiến trúc
145
